概述

       地下综合管廊是雄安新区城市建设中很有特色的部分，作为未来之城，雄安新区在推广应用综合管廊新技术、以设计引领高品质建造等方面，起到了带头示范作用。其中在建设过程中积极探索并应用BIM技术，同时利用先进的测量技术将BIM模型应用到施工现场，对管廊的建设质量进行把控。本文探索基于Trimble SX10扫描机器人对管廊进行BIM模型检测。

       应用的设备和软件：Trimble SX10， Trimble Business Center， Trimble RealWorks

解决方案

       1. 使用Trimble SX10扫描机器人，对现场进行数据采集，该设备同时支持扫描流程和传统测量流程，可以进行已知点设站，后方交会设站，直接获取具备地理坐标的点云数据，无需内业拼接。

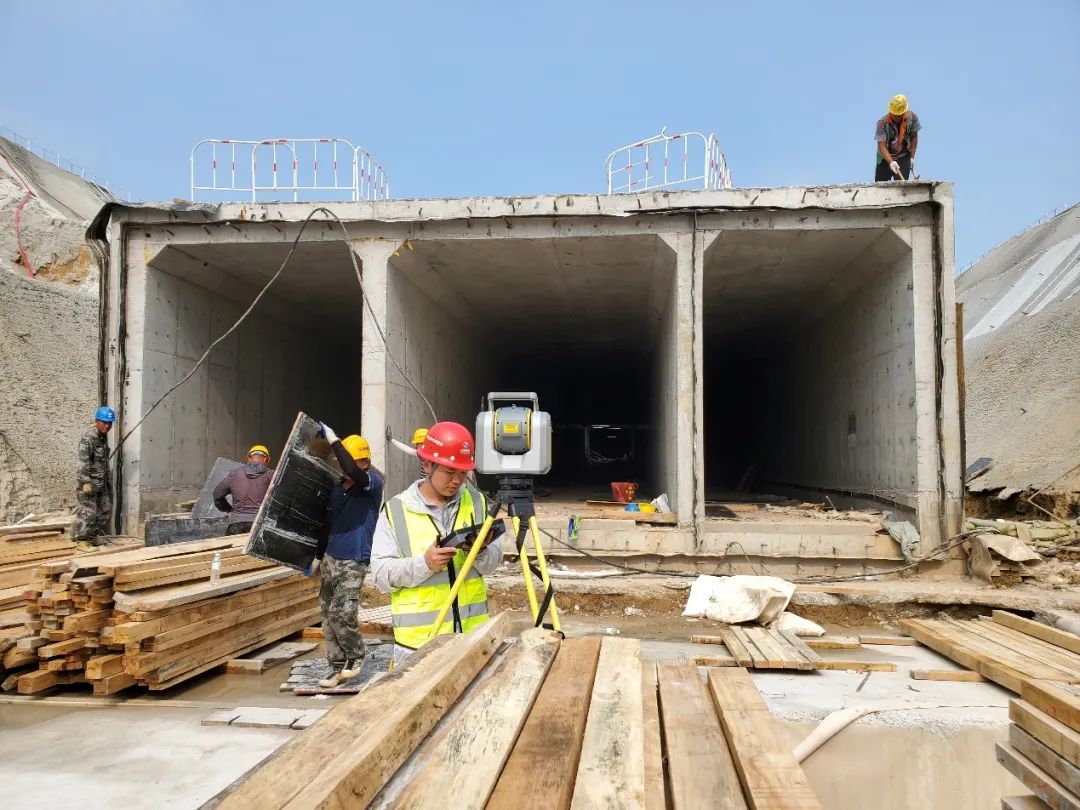

图片1：测量人员利用SX10对管廊进行三维扫描

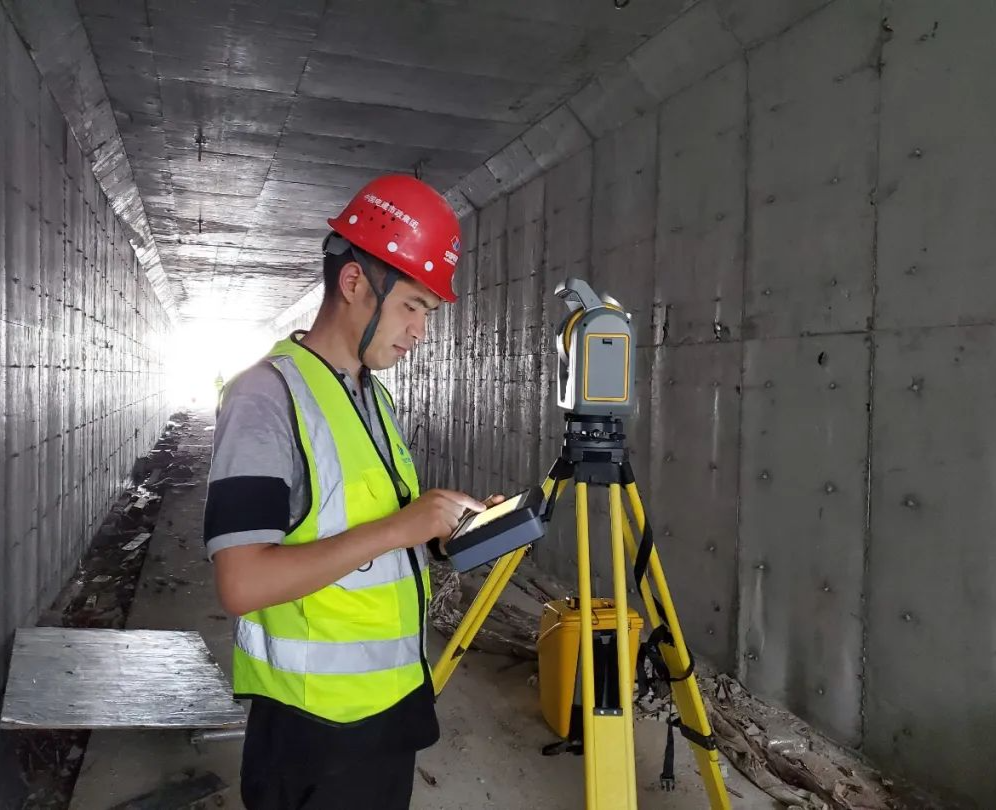

图片2：测量人员在管廊内部操控SX10

       2. 将外业点云数据导入到Trimble Business Center（TBC） 软件中，同时导入IFC格式的BIM模型，利用切片工具，对施工质量进行验证。

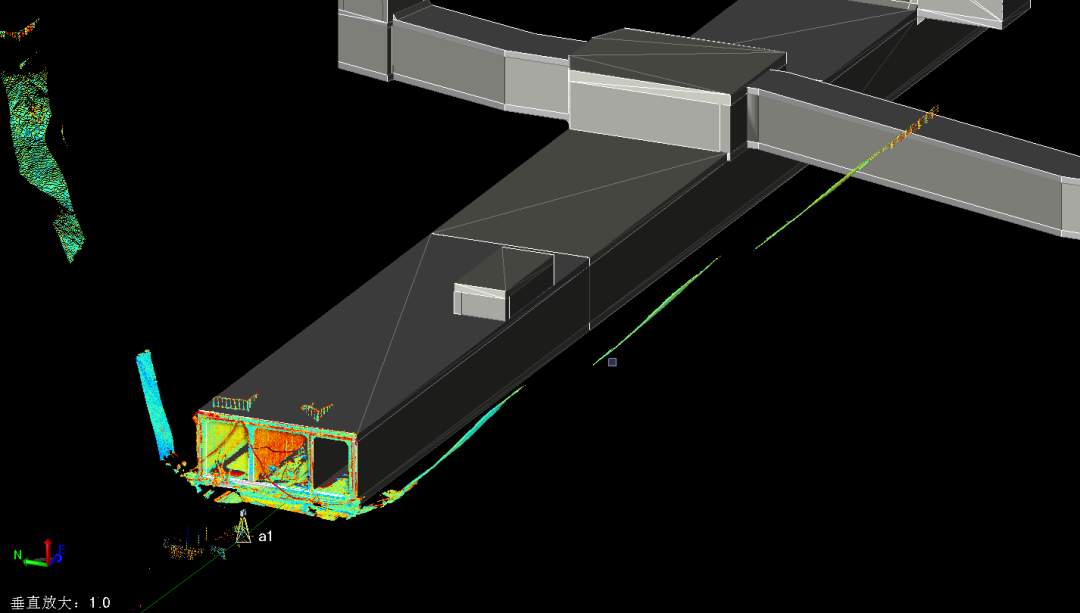

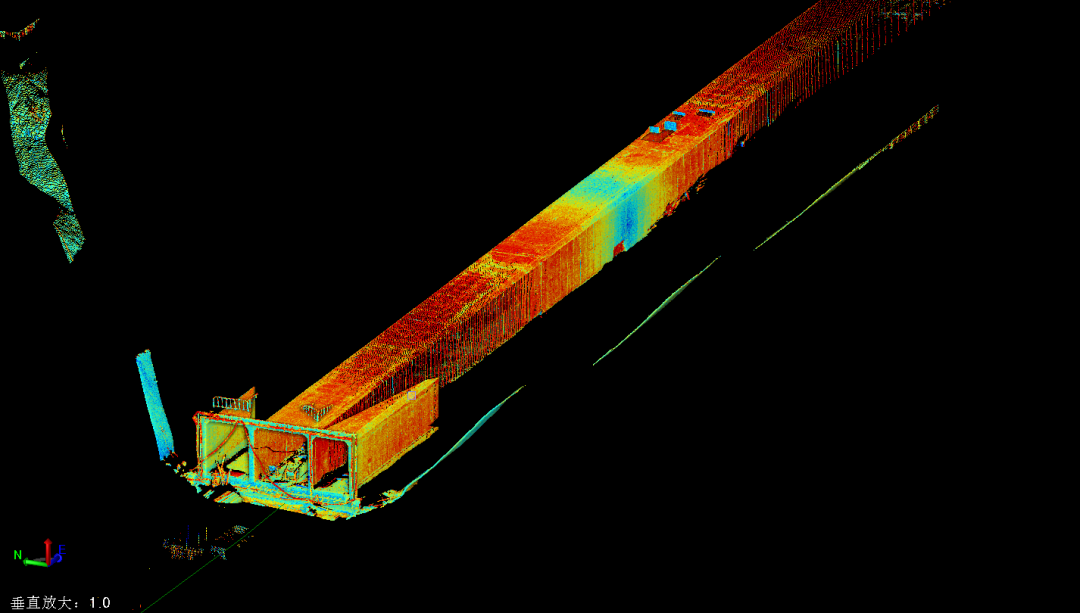

图片3：TBC软件中的点云和BIM模型

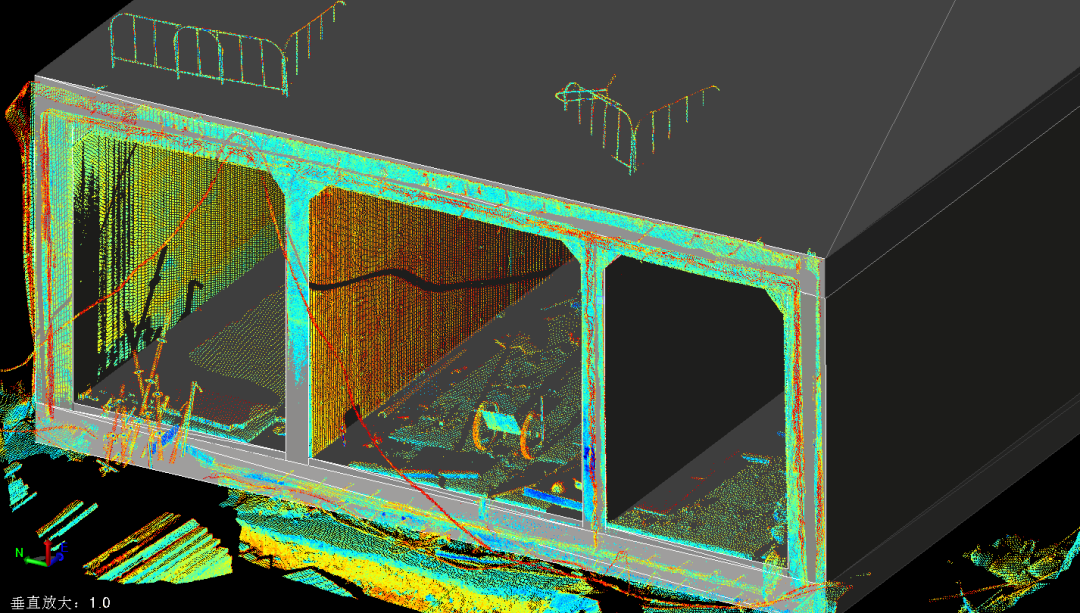

图片4：BIM模型与点云叠加显示

       通过点云切片，我们可以清晰地查看验证BIM模型的精度,见以下两张图：

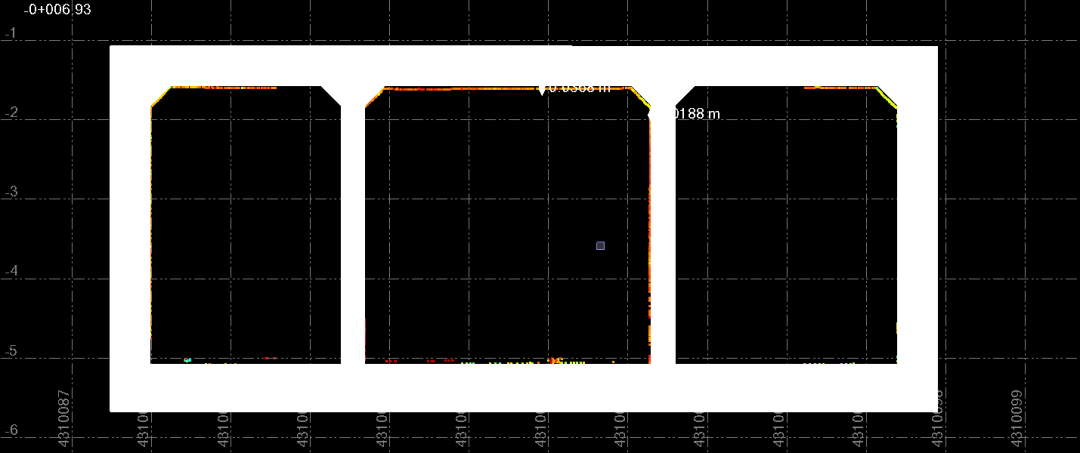

图片5：切边视图下的BIM模型和点云数据

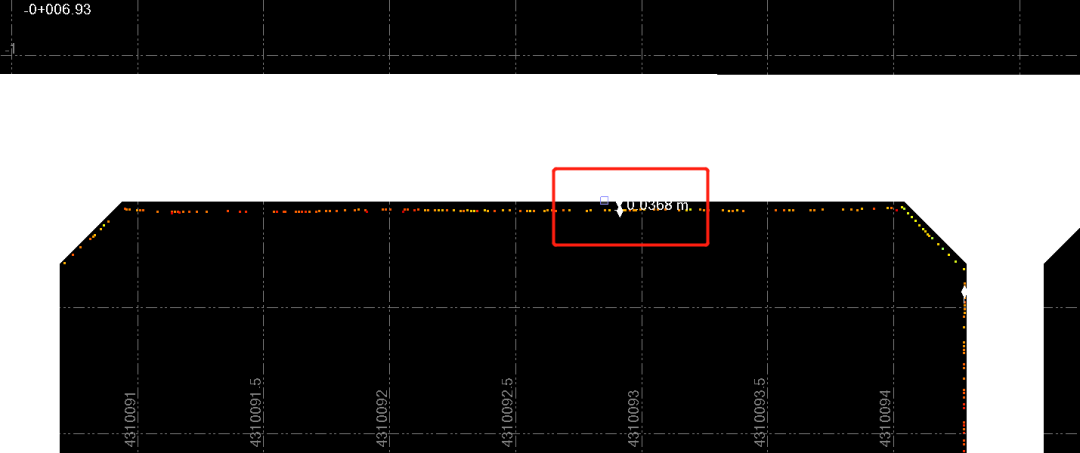

图片图片6：测量点云与BIM模型偏差

       3. 将点云数据导入到Trimble RealWorks（TRW）中，利用检测工具，将BIM模型和点云数据进行对比分析。

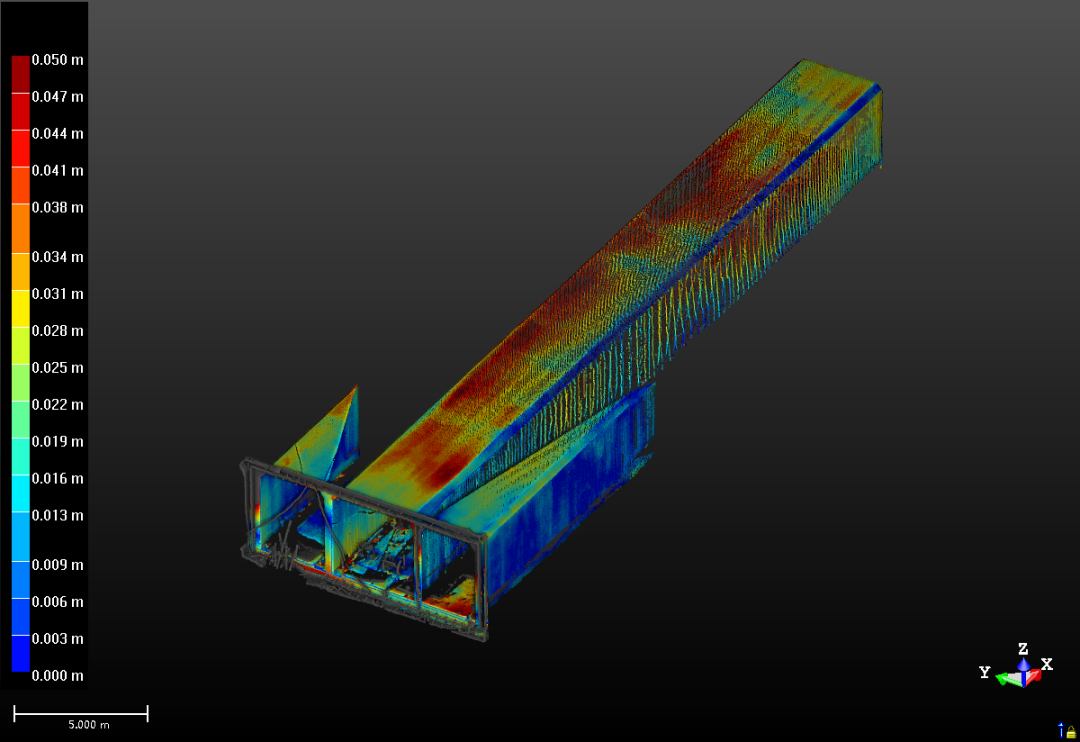

图片7：TRW软件中的三维检测分析

结语

       世界各地的测量人都在关注BIM，将其视为增强实力和扩大业务的机遇，但是很多测量人错误的认为地理空间信息在建筑项目中的作用仅限于XYZ的定位数据，实际上测量人应该更多的与各行业各专业人士进行交流，以确定交付的成果可以为下游产生成倍增长的价值。

       激光扫描技术进行测量行业后，很多测量人也仅仅将业务停留在将点云转化成模型，后续的工作就留给客户了，实际上很多时候业主和参与建筑的各方还停留在使用平立剖等2D成果上，并不能将BIM智能模型应用到工作环节中，测量人必须意识到他们在设计，施工到运营的整个BIM生命周期中的每个阶段都发挥着作用，这就要求测量人要积极的探索新技术，在现场直接使用BIM模型，推动行业向前发展，为土木工程师、建筑师、土地开发商、业主和任何其他利益相关者提供更丰富、更有洞察力的信息和可交付成果。

       本文基于SX10扫描机器人探索出将BIM模型应用到现场检测，为测量人将BIM技术落地提供一点参考。
