# 概述 #

       默兹河发源于法国朗格勒高原, 一路向北，流经比利时和荷兰注入北海，全长950公里。在一次罕见的强风暴中，两艘推驳船从默兹河沿岸的停泊处漂走，并与荷兰南部小镇林内附近的水坝相撞。默兹河是荷兰重要的贸易航道之一，同时还为沿岸居民提供灌溉和饮用水。

       为了保护附近的社区安全，并保持该地区与河流相关的经济运行，Trimble经销商Geometius迅速帮助建立了一个实时自动化监测系统。它7*24小时全天候监测水坝，以便修复水坝，并进行日后的安全预警。

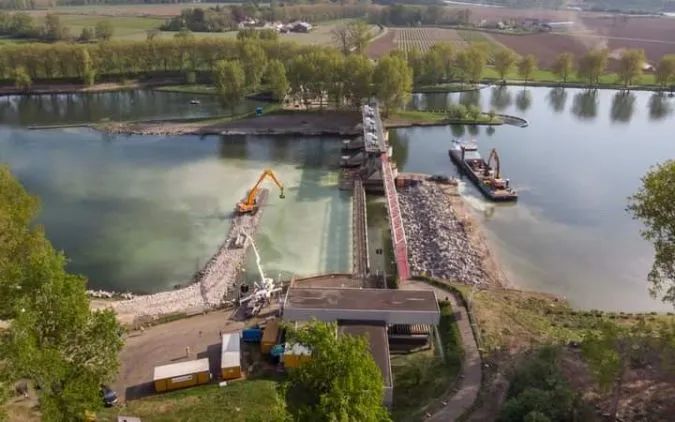

项目施工现场，正在修建上游和下游的临时水坝

# 人工监测 #

       在破坏发生后的一个小时内，Geometius项目经理Hassan El Gardaoui和他的团队开始对水坝进行人工监测。该团队的首要目标是确认受损水坝的稳定性，并提前发出即将倒塌的预警。此过程需要每10分钟对水坝进行一次测量，以确定是否发生了严重的变形。

       为配合人工监测解决方案，施工方建造了两个临时水坝，可以对损坏情况进行全面检查，并支持后续修复工作。临时水坝控制河水的流量，并提供通往受损水坝的通道。近两周的时间，两名测量员全天候24小时地对水坝和临时水坝的稳定性和变形情况进行人工监测。虽然搭建人工监测系统相对简单，通常由Trimble TSC3数据采集器和Trimble S9测量机器人组成，但工作的重复性和成本都偏高。测量员必须定期进驻现场进行测量，然后将测量结果下载到电子表格中，并手动进行计算，以找到监测点的运动变化。

       “这不是一个可持续的解决方案，我们必须找到一种方法，可以在不牺牲安全或项目完整性的情况下降低工作强度。”El Gardaoui说。

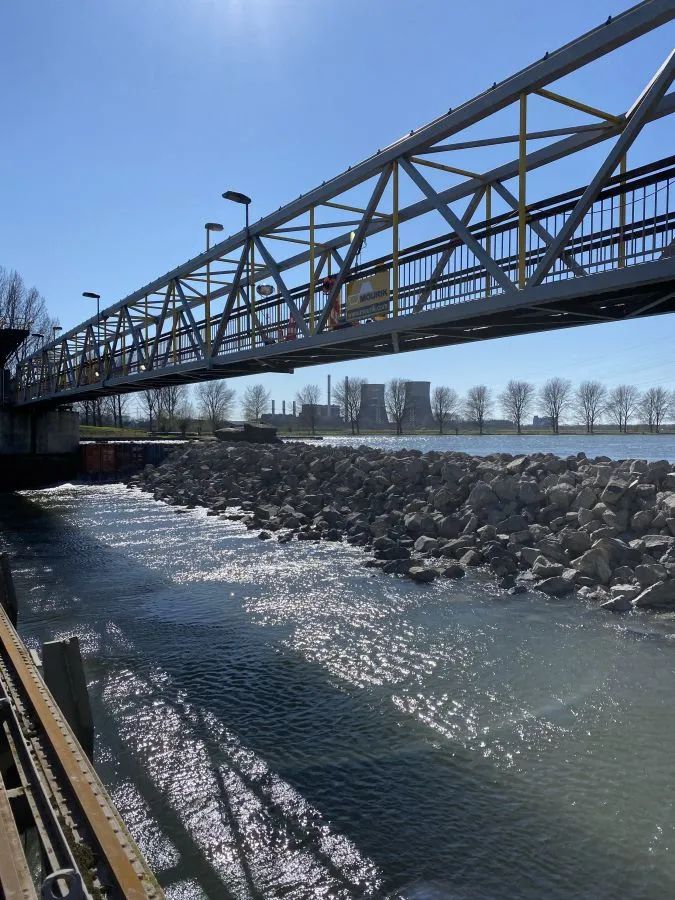

临时水坝

# 自动化监测 #

       从人工系统过渡到自动化系统需要持续的现场供电，以保证与传感器的不间断通信，从而提供实时数据。测量团队仅用两天就完成了自动化系统搭建。

       自动化系统使用Trimble TSC3数据采集器进行初始化设置，然后使用Trimble S9测量机器人连接到Trimble Settop M1监测控制器，自动收集数据并将数据传输给相关人员。测量机器人的设置是为了定期测量由棱镜标记的监测点。间隔时间可以设置为每隔几分钟，也可以延长到每天一次。

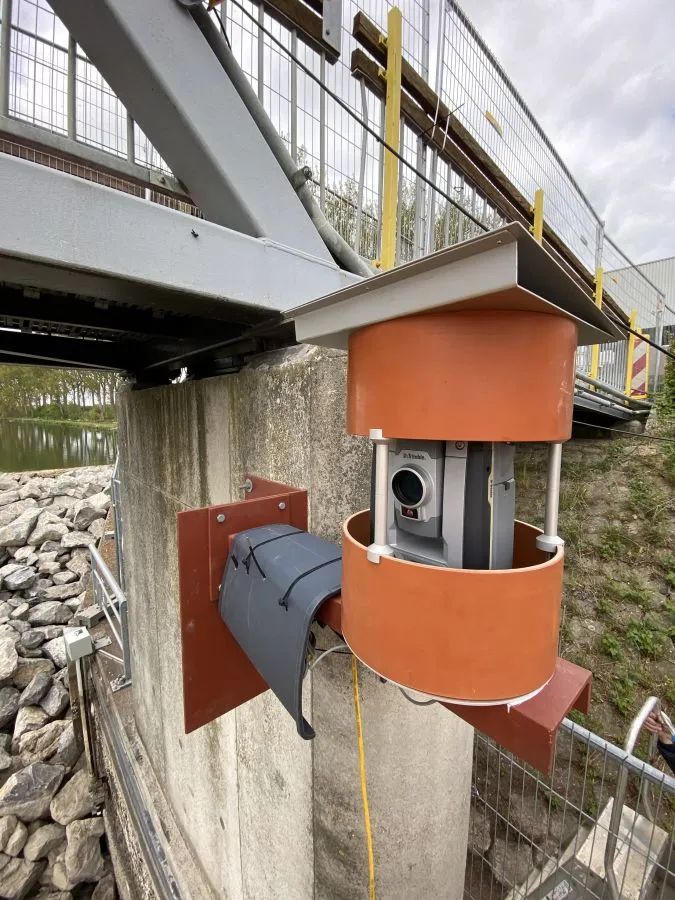

Trimble S9正密切关注受损的水坝

       监测硬件配置完成后，它会自动将测量数据输入Trimble 4D (T4D) Control，这是Trimble的自动化监测平台。这套自动化监测系统实现了几个好处，包括：

强化了数据收集和可视化

       通过从Excel表格转移到可定制的数字化报告，各个团队之间可以实时共享报告。与人工监测相比，自动化系统收集了更多的数据，而且效率更高。

自动预警

       当变形超过预定限差时，T4D会触发警报，提前警告潜在的损坏或灾难。一旦触发警报，所有关键项目相关方都会收到电子邮件和文本警报。

改进的项目管理

       虽然从人工监测过渡到自动化监测需要大量工作，但测量团队每天都能体验到自动化监测的好处。El Gardaoui说：“T4D Control的趋势线帮助我们确定是否真的存在变形，或者仅仅是温度、气压或水位上升导致的偏差。如果你收集到足够多的正确数据，你就可以进行更好的概率计算并发现规律。”

项目安全

       变形监测为项目团队以及在该地区附近生活和工作的人们提供了额外的安全保障。多亏了像T4D这样的软件平台，团队拥有了规划和降低风险所需的数据透明度。

       水坝的修复工作现已完工，而Trimble自动化监测系统仍在继续守护着水坝结构和周围的居民。

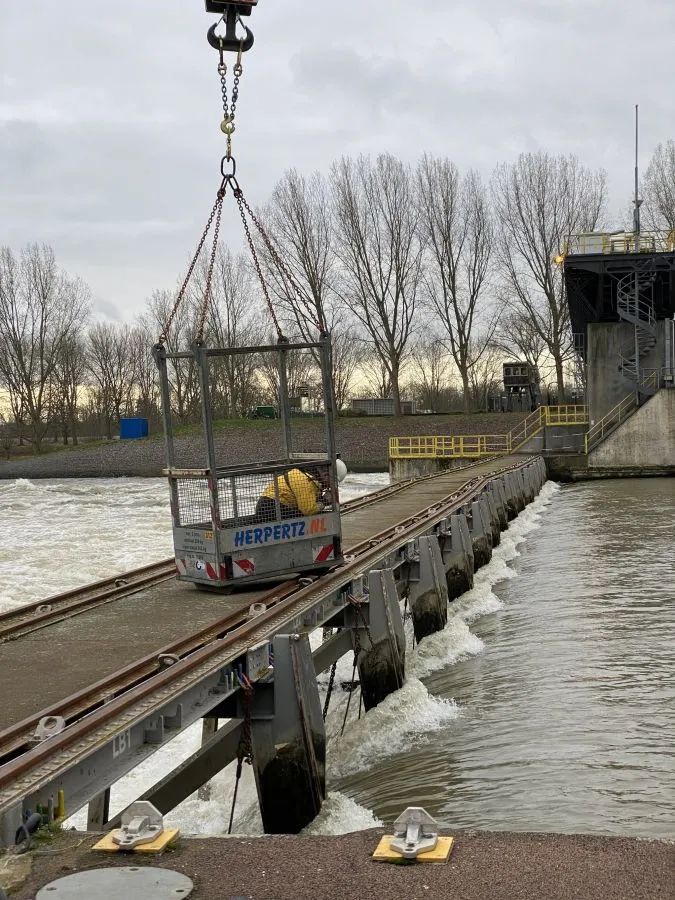

安装监测棱镜。由于损坏的水坝有倒塌的风险，因此不允许现场工作人员在上面行走，所以使用吊机将棱镜安装到水坝上。

—— 转载自：天宝Trimble Geospatial微信公众号
