一、工程形变隐患痛点：传统监测早已跟不上现代化安防需求

水库大坝、高速边坡、岩土工程长期受水压、雨水冲刷、地质应力、温度交替影响，坝体沉降、边坡滑移、结构微小位移肉眼完全无法识别，等到出现裂缝、渗水、滑坡迹象，往往已临近险情，极易引发溃坝、坍塌、道路阻断等重大安全事故。

传统人工监测模式短板突出：人工定期测量频次低、数据滞后、人为误差大，山区、库区野外作业人力成本高、作业风险大；仅抢险应急时临时监测，无法实现7×24小时不间断值守，难以捕捉毫米级早期微形变，缺少完整数据追溯与自动预警能力，工程安全管控存在巨大盲区。

针对水利大坝、公路边坡两大核心场景，我们提供天宝机器人全站仪自动化位移监测整套解决方案，依托高精度测量机器人、无线传输模块、移动端监测APP、云端综合管理平台，实现全流程无人值守自动监测，精准捕捉三维位移变化，为工程安全数字化管控提供全套落地服务。

二、两大落地实景案例，验证方案全场景适配能力

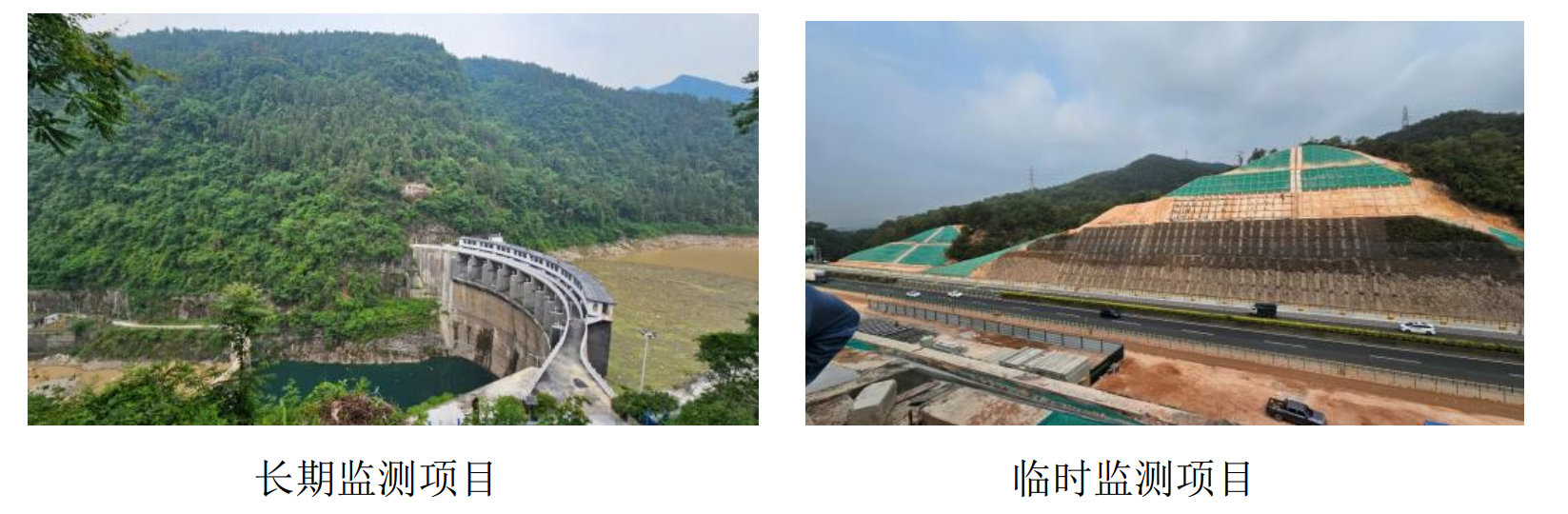

案例1：水库大坝自动化位移监测项目

项目部署天宝S9 HP高精度监测全站仪两台，针对弧形大坝坝体形变开展全天候自动化监测，完整解决现场点位布设、供电、通信、自动测量全流程难题：

1.现场定制化施工

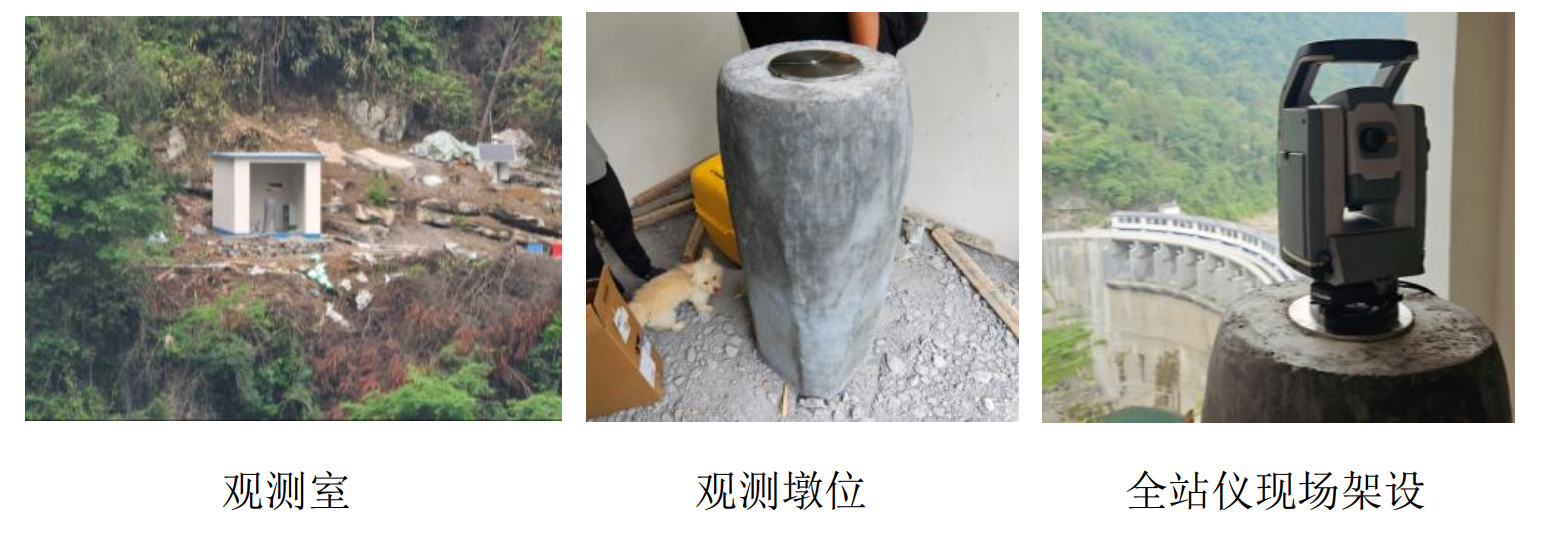

原规划后视点位未落地，技术团队现场踏勘优化方案，将后视棱镜架设至标准观测墩旁，施工人员现场打孔固定棱镜、完成观测室供电布线，搭建标准化监测观测墩与一体化设备机柜，适配山区水库复杂山林地形。

2.硬件成套部署

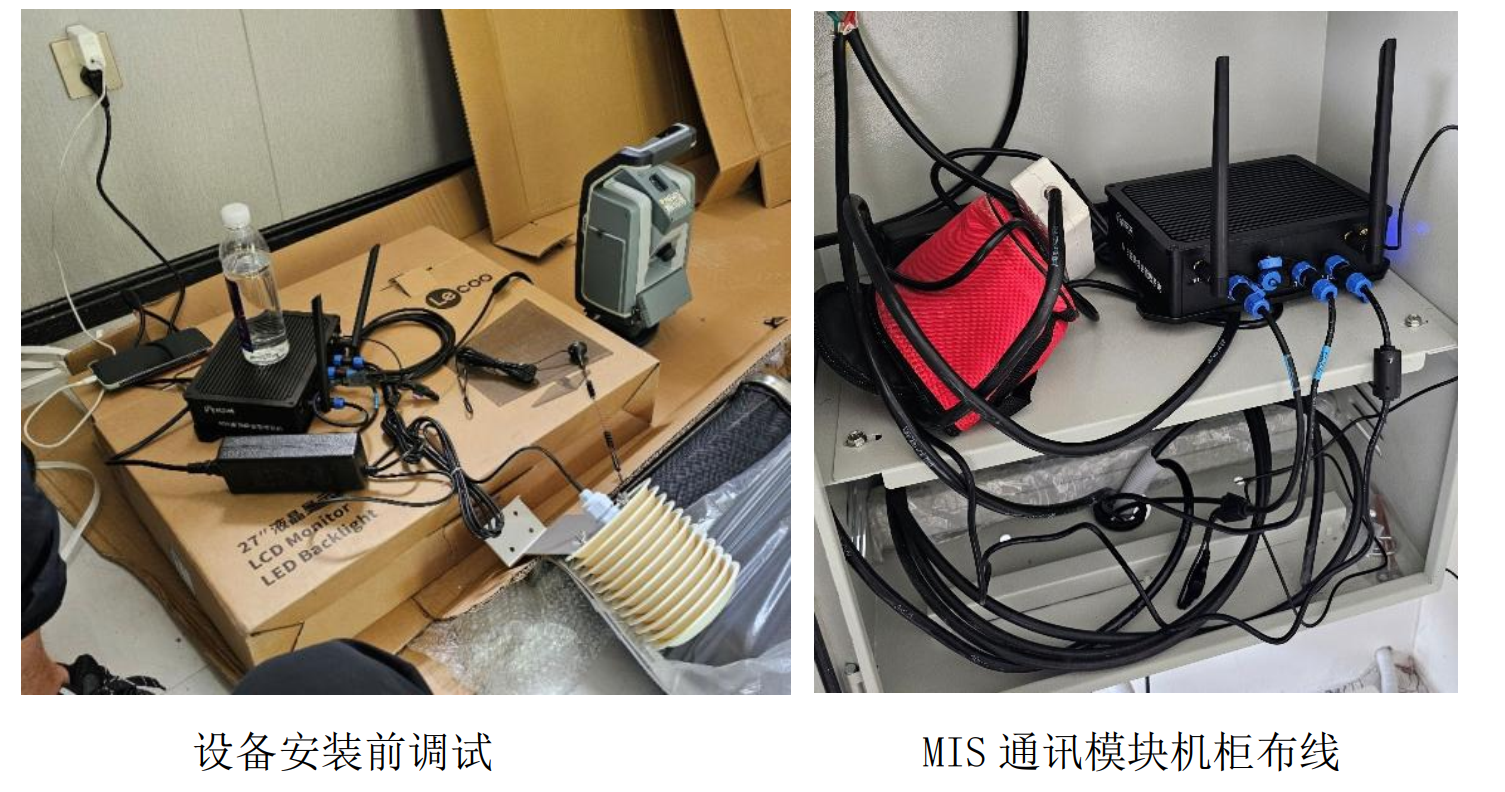

整套系统包含S9 HP测量机器人、MIS无线传输模块、太阳能供电组件、坝体多组监测棱镜，设备进场前完成整机通电、通信、测距测角全项预测试，确保野外稳定运行。

3.智能自动化监测流程

通过安卓专用监测APP完成整套系统配置：录入基点坐标、蓝牙联动MIS模块设站、批量学习坝体监测棱镜点位，自定义观测周期、测回数量、重测规则，系统定时自动完成全圆观测，数据无线回传NAVMIS云端管理平台。后台实时展示各测点X/Y/H三维坐标、水平角、竖直角、斜距，位移数据自动存储、异常形变实时预警，全程无需人工到场操作。

案例2：高速边坡自动化监测培训落地项目

针对公路边坡批量监测需求，采用Trimble S5机器人全站仪+移动端APP成套方案，面向工程运维团队开展全流程实操培训，覆盖边坡监测全业务场景：

1.室内理论+软件实操教学

完整讲解全站仪设备维护、APP操作、测点创建、自动测量、数据报表导出、网页端后台查看全流程。软件操作简单，仅需十多分钟，即可掌握监测所需要的程序步骤。

2.边坡现场实地布设与测量

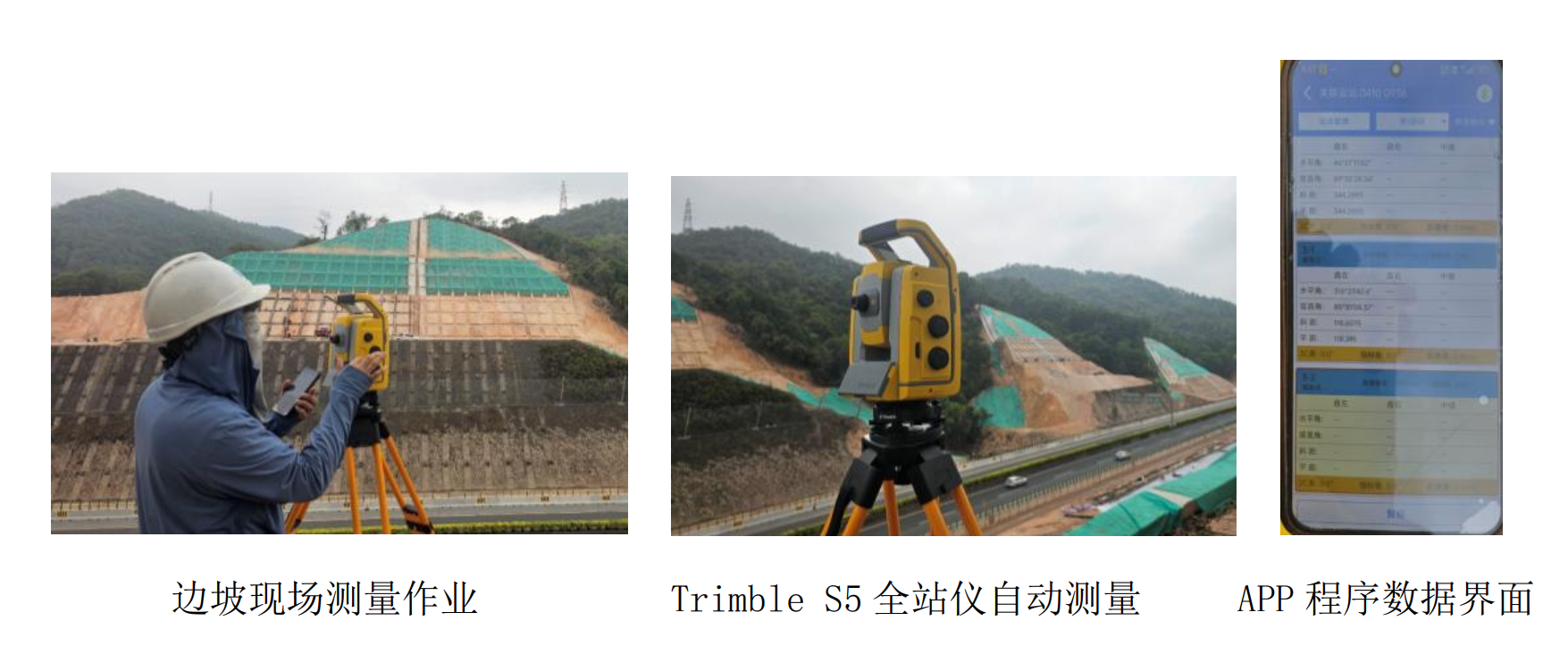

赴高速边坡施工现场，指导工作人员完成控制桩优化布置、坡面监测棱镜批量安装，操作人员独立使用全站仪搭配手机APP完成现场自动采集，实时读取边坡各测点位移、角度、距离数据，针对近距离控制桩干扰、陡坡点位架设等现场难题提供标准化解决方案。

3.客户落地反馈

当地工程单位主营边坡监测业务，传统以人工水准、全站仪手动测量为主，自动化监测仅用于应急抢险；经过现场落地演示，客户高度认可设备精度与云端管理平台，计划后续新建边坡项目全面启用自动化位移监测系统。

三、整套位移监测系统核心硬件优势

1、天宝系列高精度测量机器人（S9 HP/S5）

高测量精度：S9 HP测角0.5″、测距0.8mm+1ppm，可捕捉亚毫米级微小位移，完全满足大坝、边坡一级形变监测规范；

智能自动瞄准：Finelock精细锁定技术，自动识别区分监测棱镜，规避山林、边坡杂物干扰；MagDrive磁驱伺服电机，高速自动换面，低磨损免维护；

复杂环境稳定运行：SurePoint抗震动校正技术，适应库区风力、边坡施工震动环境，全天候不间断自动观测。

2、MIS无线传输控制模块

集成4G无线通信、蓝牙联动功能，打通全站仪与移动端、云端平台数据链路，支持太阳能供电、有线双供电模式，野外无网线场景稳定传输测量数据，内置存储缓存，断网恢复后自动补传历史监测数据。

3、移动端监测专用APP

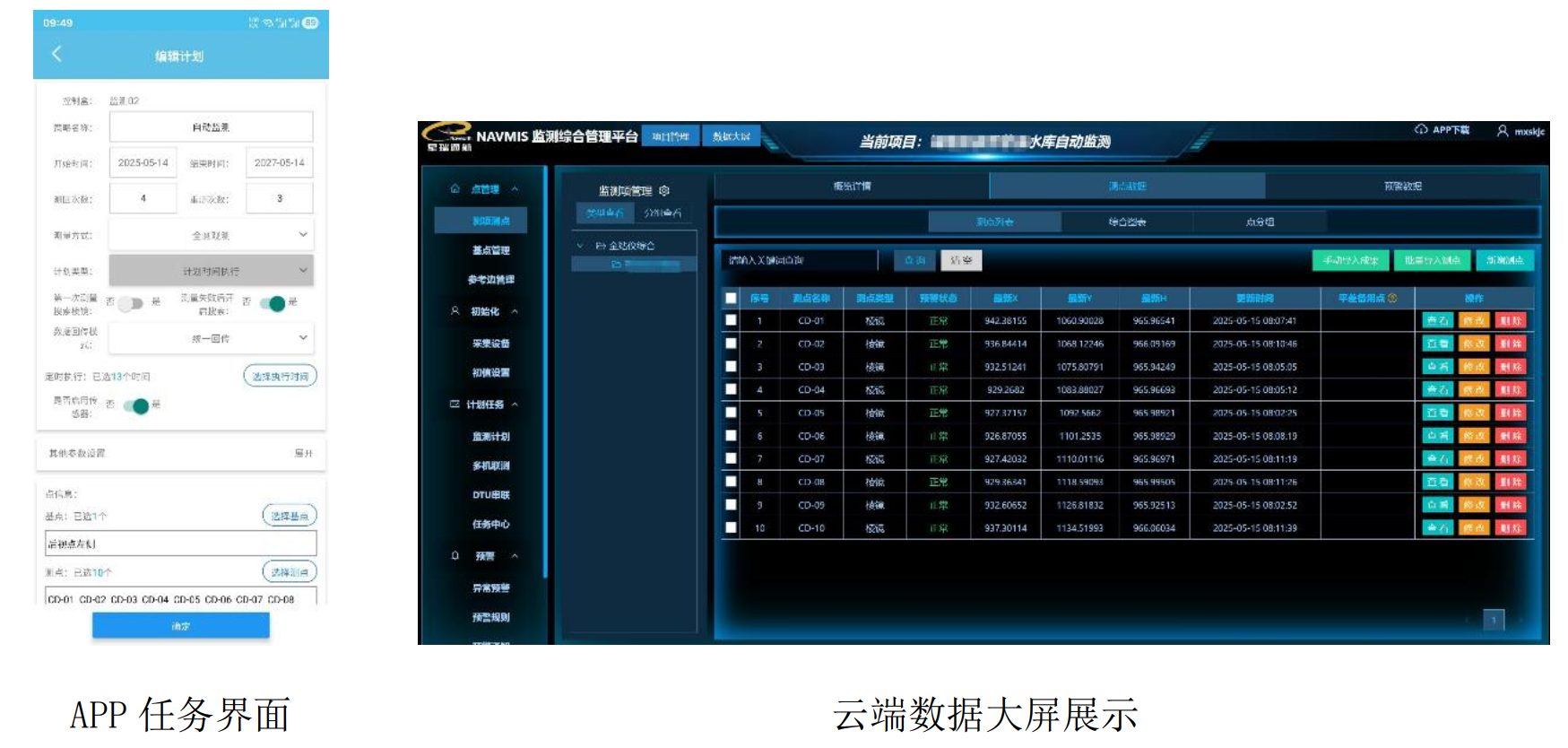

轻量化安卓客户端，无需电脑即可完成全部系统配置：基点坐标录入、仪器蓝牙配对、测点学习、监测计划自定义、实时数据查看、手动补测；支持一键同步数据至云端，操作简单易上手，零基础运维人员快速掌握。

4、NAVMIS云端综合监测管理平台

项目统一管理后台，可视化展示所有测点三维位移数据、历史形变曲线、测量日志；支持自定义位移预警阈值，数据异常自动提醒；一键导出监测报告、批量下载全周期原始测量数据，适配甲方资料归档、安全评估需求。

四、系统全流程自动化工作逻辑

1、前期布设：现场浇筑标准化观测墩、安装后视棱镜与坡面监测棱镜，搭建观测室、部署供电与通信设备；

2、设备预调试：全站仪、MIS模块整机通电检测，完成通信、测距、测角校准；

3、APP系统初始化：录入基准点、后视点三维坐标，蓝牙连接监测模块完成仪器设站；

4、测点学习建档：逐一采集所有坝体/边坡监测棱镜坐标，建立测点数据库；

5、自定义监测计划：设定每日测量时段、测回次数、重测机制、数据回传模式；

6、无人值守自动监测：设备按计划自动完成多测回全圆观测，实时回传三维位移数据；

7、云端数据研判预警：平台自动对比历史数据，位移超阈值触发预警，支持随时查看、导出完整监测台账。云端后台可设置紧急联系人，遇到严重预警，可及时电话短信进行通知。

五、核心应用场景全覆盖

水利工程：水库大坝、溢洪道、库岸边坡、堤防沉降位移长期自动化监测

交通基建：高速路堑高边坡、铁路沿线边坡、桥隧边坡形变监测

岩土工程：基坑、矿山边坡、山体地质灾害隐患点常态化位移监控

六、方案核心价值

1.精度可靠，提前规避重大险情：毫米级位移捕捉，提前识别肉眼不可见的早期滑移、沉降隐患，为防灾处置预留充足时间；

2.7×24小时无人值守，大幅降本增效：替代高频次人工野外巡检，减少外勤人力投入，规避山区、库区作业安全风险；

3.软硬一体成套交付，落地便捷：从现场点位规划、设备安装、系统调试、人员培训全流程一站式服务，复杂地形可定制优化布设方案；

4.数据闭环可追溯，满足监管归档：云端永久存储全周期监测数据，自动生成标准化监测报表，适配水利、交通行业安全检查要求；

5.操作轻量化，运维门槛低：手机APP简化全部配置操作，现场技术人员短期培训即可独立运维整套监测系统。

七、选择我们，一站式位移监测落地服务

我们拥有成熟的水库、边坡自动化监测落地经验，可提供现场踏勘、点位方案设计、设备供货、安装施工、系统调试、人员实操培训、后期运维全链条服务。无论是新建工程常态化安全监测，还是老旧人工监测项目智能化升级，均可定制适配预算与现场地形的成套位移监测解决方案，以高精度智能监测科技，筑牢大坝、边坡工程安全防线。
